第2回（全５回）
パワーエレクトロニクス回路基板の「信頼性向上」と
「大幅コストダウン」を可能にするWIRELAID PCB技術
「大幅コストダウン」を可能にするWIRELAID PCB技術
第一実業株式会社

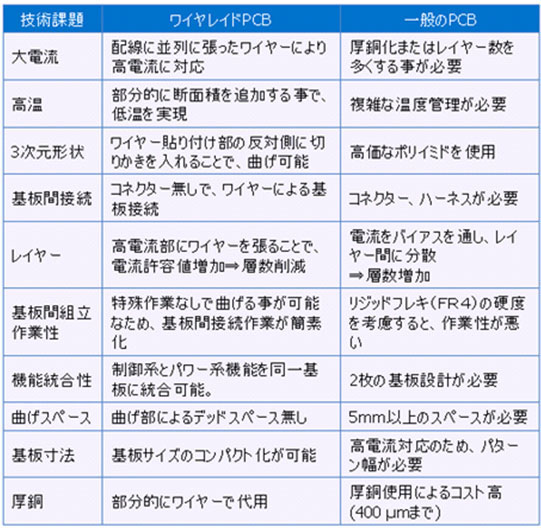

■ 既存PCBに対するワイヤレイドPCBの優位性

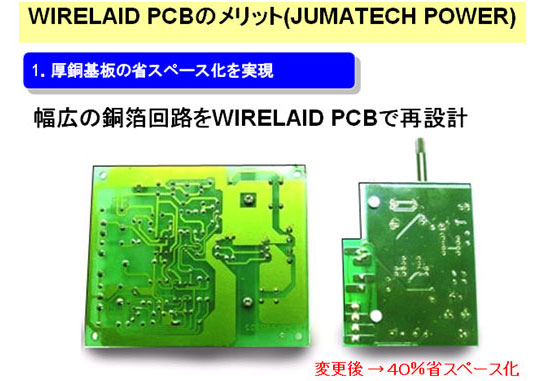

幅広の銅パターンの代わりにワイヤ(銅)を用いることでパターン幅削減が可能になります。それにより高電流PCBのサイズ縮小が可能になります。
1.のパターン幅削減により既存PCBでは不可能だった同一層内でのロジック回路とパワー回路の共存が可能となり、多層基板の総数削減も実現できます。

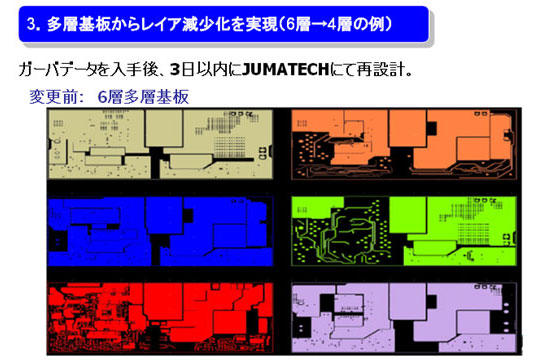

こちらは2.の実際例となります。ワイヤレイド導入前の基板は幅広の銅パターンを取る必要があり、6層多層板になっておりました。

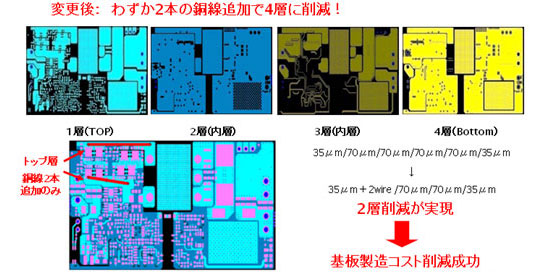

パターン変更無しで1層(TOP層)にワイヤを2本追加しただけで6層から4層基板へ層数削減ができました。

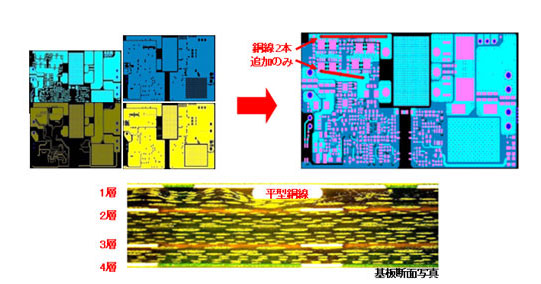

上記基板断面写真でも分かるようにTOP層にワイヤが埋め込まれているだけで、他の一般的な基板の断面図と変わらないことが見て取れます。
|
